Projekty

Budynek wielorodzinny

ID: DM-6590

CENA: 8200.00 ZŁ

Model

 Projekt budynku wielorodzinnego DM-6590 Budynek składa się z trzech segmentów po 8 mieszkań, podpiwniczony

Technologia tradycyjna. Ściany zewnętrzne: pustak ceramiczny 25cm, wełna mineralna 15 cm, tynk zewnętrzny.
Stropy w budynku: żelbetowe.
Kąt nachylenia dachu: 2.5-3°.
Ogrzewanie: zewnętrzne zródło ciepła
Program I segmentu: Klatka schodowa z korytarzem, osiem mieszkań jednopokojowych ( w kazzdym z nich: pokój dzienny z aneksem kuchennym, łazienka, sypialnia).
W piwnicach segmentu znajdują się komórki lokatorskie.

ZAWARTOŚĆ PROJEKTU:
- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan,gaz)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- kosztorys inwestorski z pełnym przedmiarem robót
- zestawienie materiałów budowlanych
- projektowana charakterystyka energetyczna
- zgoda na zmiany w projekcie

DO POWIERZCHNI UŻYTKOWEJ WLICZONO PIWNICE.

Do tego projektu posiadamy również wersję z pełnym podpiwniczeniem oraz ścianami z bloczków silikatowych 24 cm o symbolu DM-6590B

Elewacje

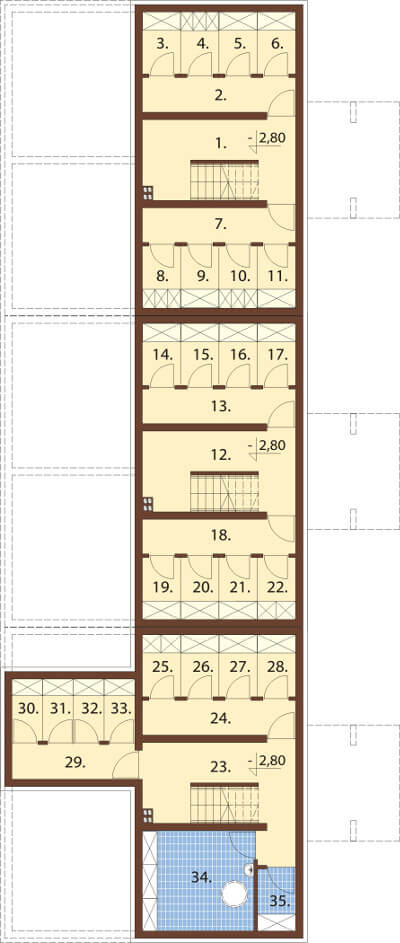

Rzut piwnicy

PIWNICE 164,50 m²

SEGMENT "A" :  50,07 m²

1. Kl.schodowa - 14,63 m²
2. Korytarz - 6,36 m²
3. Komórka lokatorska - 2,84 m²
4. Komórka lokatorska - 2,84 m²
5. Komórka lokatorska - 2,84 m²
6. Komórka lokatorska - 2,84 m²
7. Korytarz - 6,36 m²
8. Komórka lokatorska - 2,84 m²
9. Komórka lokatorska - 2,84 m²
10. Komórka lokatorska - 2,84 m²
11. Komórka lokatorska - 2,84 m²

SEGMENT "B" : 50,07 m²

12. Kl.schodowa - 14,63 m²
13. Korytarz - 6,36 m²
14. Komórka lokatorska - 2,84 m²
15. Komórka lokatorska - 2,84 m²
16. Komórka lokatorska - 2,84 m²
17. Komórka lokatorska - 2,84 m²
18. Korytarz - 6,36 m²
19. Komórka lokatorska - 2,84 m²
20. Komórka lokatorska - 2,84 m²
21. Komórka lokatorska - 2,84 m²
22. Komórka lokatorska - 2,84 m²

SEGMENT "C" : 64,36 m²

23. Kl.schodowa - 16,22 m²
24. Korytarz - 5,10 m²
25. Komórka lokatorska - 2,28 m²
26. Komórka lokatorska - 2,28 m²
27. Komórka lokatorska - 2,28 m²
28. Komórka lokatorska - 2,28 m²
29. Korytarz - 6,36 m²
30. Komórka lokatorska - 2,84 m²
31. Komórka lokatorska - 2,84 m²
32. Komórka lokatorska - 2,84 m²
33. Komórka lokatorska - 2,84 m²
34. Pomieszczenie techniczne - 13,36 m²
35. Pomieszczenie techniczne - 2,84 m²

Rzut piwnicy

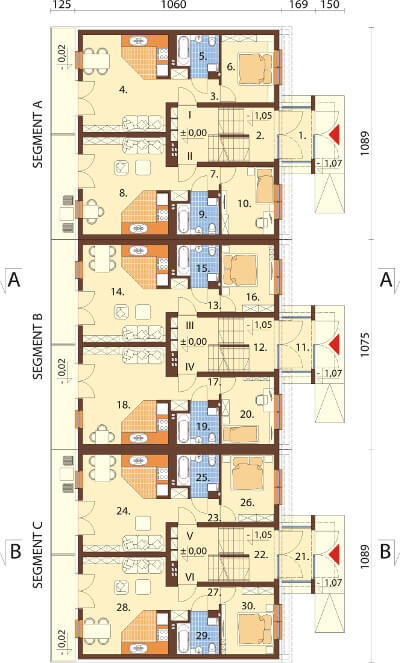

Rzut parteru

PARTER 276,42 m²

SEGMENT "A":  92,14 m²

1. Wiatrołap - 4,04 m²
2. Kl. schodowa - 10,76 m²

MIESZKANIE I : 38,67 m²
3. Przedsionek - 3,74 m²
4. Salon + aneks kuchenny- 21,43 m²
5. Łazienka - 4,11 m²
6. Pokój - 9,39 m²

MIESZKANIE II :  38,67 m²
7. Przedsionek - 3,74 m²
8. Salon + aneks kuchenny- 21,43 m²
9. Łazienka - 4,11 m²
10. Pokój - 9,39 m²

SEGMENT "B" :  92,14 m²

11. Wiatrołap - 4,04 m²
12. Kl. schodowa - 10,76 m²

MIESZKANIE I : 38,67 m²
13. Przedsionek - 3,74 m²
14. Salon + aneks kuchenny- 21,43 m²
15. Łazienka - 4,11 m²
16. Pokój - 9,39 m²

MIESZKANIE II : 38,67 m²
17. Przedsionek - 3,74 m²
18. Salon + aneks kuchenny- 21,43 m²
19. Łazienka - 4,11 m²
20. Pokój - 9,39 m²

SEGMENT "C" :  92,14 m²

21. Wiatrołap - 4,04 m²
22. Kl. schodowa - 10,76 m²

MIESZKANIE I : 38,67 m²
23. Przedsionek - 3,74 m²
24. Salon + aneks kuchenny- 21,43 m²
25. Łazienka - 4,11 m²
26. Pokój - 9,39 m²

MIESZKANIE II : 38,67 m²
27. Przedsionek - 3,74 m²
28. Salon + aneks kuchenny- 21,43 m²
29. Łazienka - 4,11 m²
30. Pokój - 9,39 m²



Rzut parteru

Rzut I piętra

I PIĘTRO 276,42 m²

 SEGMENT "A" 92,08 m²
1. kl.schodowa- 11,26m²

MIESZKANIE I  40,41 m²
2. Przedsionek - 3,74 m²
3. Salon+aneks kuchenny - 21,43 m²
4. Łazienka - 4,11 m²
5. Pokój - 11,13 m²

MIESZKANIE II  40,41 m²
6. Przedsionek - 3,74 m²
7. Salon + aneks kuchenny- 21,43 m²
8. Łazienka - 4,11 m²
9. Pokój - 11,13 m²

SEGMENT "B" 92,08 m²
 10. kL.schodowa- 11,26m²

MIESZKANIE I  40,41 m²
11. Przedsionek - 3,74 m²
12. Salon+aneks kuchenny - 21,43 m²
13. Łazienka - 4,11 m²
14. Pokój - 11,13 m²

MIESZKANIE II  40,41 m²
15. Przedsionek - 3,74 m²
16. Salon + aneks kuchenny- 21,43 m²
17. Łazienka - 4,11 m²
18. Pokój - 11,13 m²

SEGMENT "C" 92,08 m²
 19. kl.schodowa- 11,26m²

MIESZKANIE I  40,41 m²
20. Przedsionek - 3,74 m²
21. Salon+aneks kuchenny - 21,43 m²
22. Łazienka - 4,11 m²
23. Pokój - 11,13 m²

MIESZKANIE II  40,41 m²
24. Przedsionek - 3,74 m²
25. Salon + aneks kuchenny- 21,43 m²
26. Łazienka - 4,11 m²
27. Pokój - 11,13 m²


Rzut I piętra

Rzut II piętra

II PIĘTRO 276,24 m²

SEGMENT "A" : 92,08 m²
1. kL.schodowa- 11,26m²

MIESZKANIE I  : 40,41 m²
2. Przedsionek - 3,74 m²
3. Salon+aneks kuchenny - 21,43 m²
4. Łazienka - 4,11 m²
5. Pokój - 11,13 m²

MIESZKANIE II  : 40,41 m²
6. Przedsionek - 3,74 m²
7. Salon + aneks kuchenny- 21,43 m²
8. Łazienka - 4,11 m²
9. Pokój - 11,13 m²

SEGMENT "B" : 92,08 m²
10. kL.schodowa- 11,26m²

MIESZKANIE I : 40,41 m²
11. Przedsionek - 3,74 m²
12. Salon+aneks kuchenny - 21,43 m²
13. Łazienka - 4,11 m²
14. Pokój - 11,13 m²

MIESZKANIE II : 40,41 m²
15. Przedsionek - 3,74 m²
16. Salon + aneks kuchenny- 21,43 m²
17. Łazienka - 4,11 m²
18. Pokój - 11,13 m²

SEGMENT "C" : 92,08 m²
19. kl.schodowa- 11,26m²

MIESZKANIE I  : 40,41 m²
20. Przedsionek - 3,74 m²
21. Salon+aneks kuchenny - 21,43 m²
22. Łazienka - 4,11 m²
23. Pokój - 11,13 m²

MIESZKANIE II  : 40,41 m²
24. Przedsionek - 3,74 m²
25. Salon + aneks kuchenny- 21,43 m²
26. Łazienka - 4,11 m²
27. Pokój - 11,13 m²



Rzut II piętra

Rzut III piętra

III PIĘTRO 276,24 m²

SEGMENT "A" : 92,08 m²
1. kl.schodowa- 11,26m²

MIESZKANIE I  40,41 m²
2. Przedsionek - 3,74 m²
3. Salon+aneks kuchenny - 21,43 m²
4. Łazienka - 4,11 m²
5. Pokój - 11,13 m²

MIESZKANIE II  40,41 m²
6. Przedsionek - 3,74 m²
7. Salon + aneks kuchenny- 21,43 m²
8. Łazienka - 4,11 m²
9. Pokój - 11,13 m²

SEGMENT "B" : 92,08 m²
10. kl.schodowa- 11,26m²

MIESZKANIE I  40,41 m²
11. Przedsionek - 3,74 m²
12. Salon+aneks kuchenny - 21,43 m²
13. Łazienka - 4,11 m²
14. Pokój - 11,13 m²

MIESZKANIE II  40,41 m²
15. Przedsionek - 3,74 m²
16. Salon + aneks kuchenny- 21,43 m²
17. Łazienka - 4,11 m²
18. Pokój - 11,13 m²

SEGMENT "C" : 92,08 m²
19. kl.schodowa- 11,26m²

MIESZKANIE I  40,41 m²
20. Przedsionek - 3,74 m²
21. Salon+aneks kuchenny - 21,43 m²
22. Łazienka - 4,11 m²
23. Pokój - 11,13 m²

MIESZKANIE II  40,41 m²
24. Przedsionek - 3,74 m²
25. Salon + aneks kuchenny- 21,43 m²
26. Łazienka - 4,11 m²
27. Pokój - 11,13 m²



Rzut III piętra

Przekrój

Przekrój
Przekrój
Powierzchnia zabudowy: 361.08 m²
Powierzchnia użytkowa: 1269.64 m²
Kubatura: 4617.54 m³
Szerokość działki: 20.29 m
Ilość kondygnacji: 5
Liczba pomieszczeń: 146
Kąt nachylenia dachu: 2.5°-3°
Ilość pokoi: 24
Pokój na parterze: Tak
Wysokość budynku: 13.07 m
Rodzaj ogrzewania: ZEWNĘTRZNE ŹRÓDŁO CIEPŁA
Wskaźnik energii pierwotnej: 82.02 kWh/(m²·rok)
Zawartość projektu



Garaż: bez garażu
Piwnica: podpiwniczony
Poddasze: piętro
Typ: piętrowe, komercyjne, projekty domów, dom w zabudowie szeregowej, wielorodzinne, budynek wielorodzinny, projekt budynku wielorodzinnego, projekty budynków wielorodzinnych
Technologia: tradycyjna
Styl: modernistyczny

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk
