BUDYNEK WIELORODZINNY

ID: DM-6589

CENA: 0.00 ZŁ

Model

Projekt budynku wielorodzinnego DM-6589
piętrowego, bez podpiwniczenia, zawierający 4 lokale mieszkalne.


Technologia: ściany zewnętrzne - pustak ceramiczny 30 cm, styropian 15 cm, tynk cienkowarstwowy.
Stropy: żelbetowe
Kąt nachylenia dachu: 2°
Program:

parter: 2 lokale mieszkalne o powierzchniach użytkowych: 58.14 m2  oraz 45.93 m2
I piętro: 2 lokale mieszkalne o powierzchniach użytkowych: 45.84 m2  oraz
45.84 m2

Elewacje

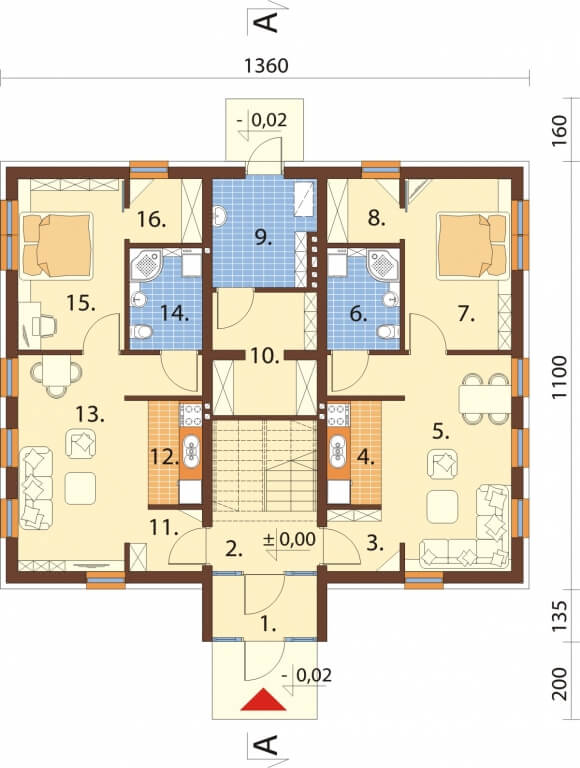

Rzut parteru

PARTER  116.67 m2

1. Wiatrołap - 4.31 m2
2. Hall+1/2 kl. sch. - 7.68 m2
3. Przedpokój - 2.79 m2
4. Aneks kuchenny - 4.78 m2
5. Pokój dzienny + jadalnia - 18.09 m2
6. Łazienka - 4.94 m2
7. Pokój - 12.12 m2
8. Garderoba - 3.12 m2
9. Kotłownia  - 7.18 m2
10. Pom. techniczne - 5.82 m2
11. Przedpokój -  2.78 m2
12. Aneks kuchenny- 4.79 m2
13. Pokój dzienny + jadalnia - 18.09 m2
14. Łazienka - 4.94 m2
15. Pokój - 12.12 m2
16. Garderoba - 3.12 m2

Rzut parteru

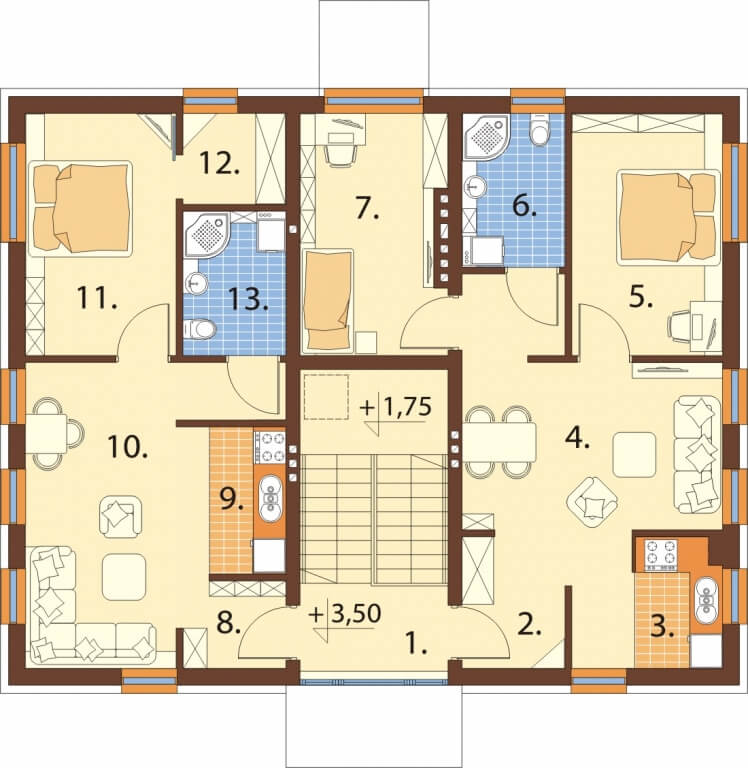

Rzut I piętra

PIĘTRO  113.78 m2

1. Hall+1/2 kl. sch. - 9.71 m2
2. Przedpokój - 3.46 m2
3. Kuchnia - 5.47 m2
4. Pokój dzienny + jadalnia - 20.40 m2
5. Pokój - 12.12 m2
6. Łazienka - 5.26 m2
7. Pokój - 11.43 m2
8. Przedpokój  - 2.76 m2
9. Aneks kuchenny - 5.57 m2
10. Pokój dzienny + jadalnia - 17.42 m2
11. Pokój - 12.12 m2
12. Garderoba - 3.12 m2
13. Łazienka - 4.94 m2
Rzut I piętra

Przekrój

Przekrój
Powierzchnia zabudowy: 154.85 m²
Powierzchnia użytkowa: 230.45 m²
Kubatura: 928.57 m³
Szerokość działki: 20.50 m
Ilość kondygnacji: 2
Liczba pomieszczeń: 29
Kąt nachylenia dachu: 2°
Ilość pokoi: 5
Pokój na parterze: Tak
Wysokość budynku: 7.91 m
Rodzaj ogrzewania: gazowe
Zawartość projektu

- projekt architektoniczny budowlany
- projekt konstrukcyjny budowlany
- projekt budowlany wewnętrznych instalacji sanitarnych (c.o, wod-kan, gaz)
- projekt budowlany wewnętrznej instalacji elektrycznej oraz instalacji odgromowej
- projektowana charakterystyka energetyczna budynku
- zestawienie materiałów budowlanych
- zgoda na zmiany w projekcie

Garaż: bez garażu
Piwnica: bez podpiwniczenia
Poddasze: piętro
Typ: motele, piętrowe, komercyjne, projekty domów, projekt pensjonatu, wielorodzinne, budynek wielorodzinny, projekt budynku wielorodzinnego
Technologia: tradycyjna

Autorzy projektu: Ewa Ferfecka-Homola, Jaromir Mruk, Ewelina Kurowska
